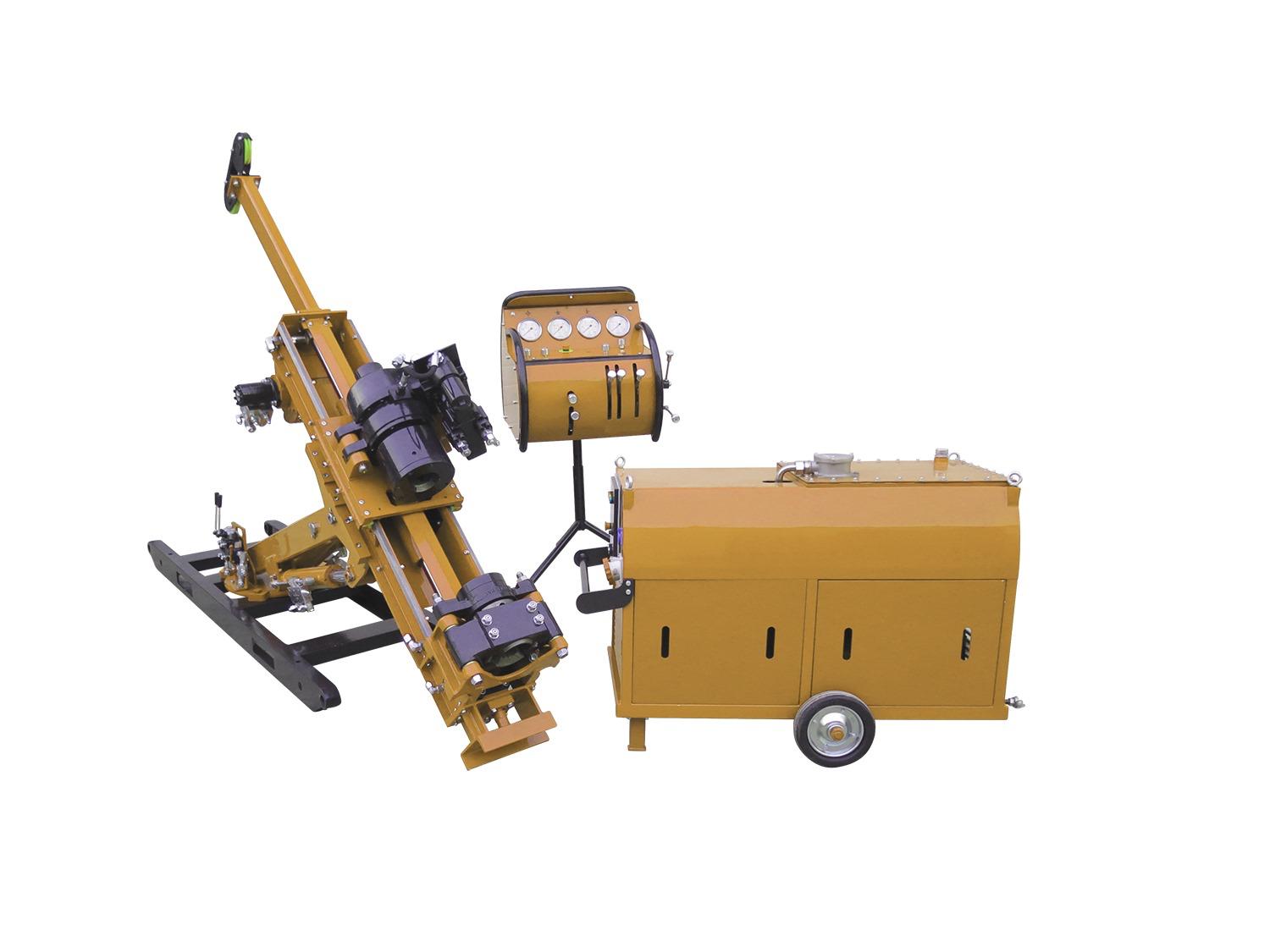

Sondaj Makineleri
Core 1200 Sondaj Makinesi
Core 1200 tam hidrolik sondaj makinesi yer altı sondaj faaliyetlerinde kullanılmak için üretilmiştir. Değişken şase ölçüleri ile üretilebilir, kızak boyu isteğe göre değişkenlik gösterebilir. Yürüyüş sistemi dizel motordan güç almakta olup, döner sistem elektrik motorunda güç alır. Core 1200 yer altı sondajında NQ çapında 400 metre delgi kapasitelidir.
Core 1000 Sondaj Makinesi
Core 1000 tam hidrolik sondaj makinesi yer altı sondaj faaliyetlerinde kullanılmak için üretilmiştir. Değişken şase ölçüleri ile üretilebilir, kızak boyu isteğe göre değişkenlik gösterebilir. Yürüyüş sistemi dizel motordan güç almakta olup, döner sistem elektrik motorunda güç alır. Core 1000 yer altı sondajında NQ çapında 400 metre delgi kapasitelidir.
Core 800 Sondaj Makinesi
Sahip olduğu dizel motor ve elektrik motoru sayesinde hem yer altı hem yer üstünde çalışma imkanı vardır. Çift eksende döner tablalı kule ünitesi ile sınırsız delgi kabiliyeti sahiptir. Kace 800 sondaj makinesine entegre plc sistem sayesinde; Elektronik start – stop teknolojisine sahip, Kuyu derinliğini ölçebilir, Dizel motor ve elektrikli motorun tüm kontrolleri lcd ekran üzerinden gerçekleştirilir, Tüm hidrolik ünitelerin basınçları lcd ekran üzerinden okunma kolaylığı sağlanmakta
Core 600 Sondaj Makinesi
Core 600 tam hidrolik sondaj makinesi hem yer altı sondaj faaliyetlerinde hem de yüzey sondaj faaliyetlerinde kullanılmak için üretilebilir. Yer altı sondaj makilerinde yürüyüş sistemi dizel motordan güç almakta olup, döner sistem elektrik motorunda güç alır. Yüzey sondaj makilerinde yürüyüş sistemi ve döner sistem dizel motordan güç alır. Core 600 sondaj makineleri nq çapında 600 metre delgi kapasitesine sahiptir.
Core 400 Sondaj Makinesi
Core 400 tam hidrolik sondaj makinesi yer altı sondaj faaliyetlerinde kullanılmak için üretilmiştir. Değişken şase ölçüleri ile ile üretilebilir, kızak boyu isteğe göre değişkenlik gösterebilir. Yürüyüş sistemi dizel motordan güç almakta olup, döner sistem elektrik motorunda güç alır. Core 400 yer altı sondajında nq çapında 400 metre delgi kapasitelidir.
Core 200 Sondaj Makinesi
Core 200 tam hidrolik sondaj makinesi yer altı sondaj faaliyetlerinde kullanılmak için üretilmiştir. Değişken şase ölçüleri ile üretilebilir, kızak boyu isteğe göre değişkenlik gösterebilir. Yürüyüş sistemi dizel motordan güç almakta olup, döner sistem elektrik motorunda güç alır. Core 200 yer altı sondajında nq çapında 200 metre delgi kapasitelidir
Servis & Bakım
Mevcut makine üzerinde yapılacak revizyon yeni makine almaktan çok daha avantajlı bir sonuç doğurabilir. Eski makineler elden geçirilerek modernize edildiklerinde yeni makineler kadar iyi, hatta daha iyi hale gelebilir. Eski makinanızı istediğiniz şartlarda hazırlanması için hazırız.
• Üretim hızınız, hassasiyetiniz ve verimliliğiniz artar
• Yeni satın alma masraflarından tasarruf edersiniz.
• Revizyon sonrasında artık tamamen sizin için optimize edilmiş bir makinanız vardır.
KACE Makine uzman teknik kadrosu ile hidrolik sondaj makineleri ve ekipmanlarını günümüzün iş güvenliği şartlarına uyumlu hale getirerek revizyon, servis ve bakım hizmetlerini vermektedir.
• Yüzey sondaj makineleri
• Yer altı sondaj makineleri
• Araç üstü sondaj makineleri
Teknik Özellikler
Sondaj Makineleri Teknik Özellikler
| DRILL ROD / TİJ | METRİC | U.S SYSTEM | |
| BQ | 1200 m | 4921 ft | |
| DRILLING CAPACITY / SONDAJ KAPASİTESİ | NQ | 1000 m | 3280 ft |
| HQ | 750 m | 2296 ft | |
| PQ | 350 m | 1148 ft | |
| ROTATION UNIT / ROTASYON SİSTEMİ | |||
| ROD SIZE / TİJ ÇAPI | BQ-PQ | ||
| FINAL DRIVE | HYDRAULIC MOTOR VARIABLE SPEED | ||
| SPINDLE | 117 mm ( 4 5/8 in) | ||
| DIESEL ENGINE / DİZEL MOTOR | |||
| MAX. POWER / GÜÇ | 165K W / 2200 RPM | ||
| MAX TORQUE / TORK | 431 Nm/2000 RPM | ||
| COOLING SYSTEM / SOĞUTMA SİSTEMİ | WATER COOLING / SU | ||
| EMISSION CERTIFICATION / EMİSYON | TIER 3 | ||
| SPINDLE SPEEDS / ŞANZIMAN ORANLARI | |||
| RATİO | SPEED,RPM | TORQUE,Nm | TORQUE,ftlb |
| 1st 6.63:1 | 117-196 | 5113-3051 | 3771-2250 |
| 2st 3.17:1 | 245-410 | 2445-1459 | 1803-1076 |
| 3st 1.72:1 | 451-746 | 1326-792 | 978-584 |
| 4st 1.00:1 | 776-1300 | 771-460 | 569-340 |
| HYDRAULIC SYSTEM FOR DIESEL AND ELECTRICAL ENGINE / HİDROLİK SİSTEM (REXROTH/ KAWASAKI) | |||
| FIRST PUMP / BİRİNCİ POMPA | 140 Lt / Min | ||
| SECOND PUMP / İKİNCİ POMPA | 71 Lt / Min | ||
| THIRD PUMP / ÜÇÜNCÜ POMPA | 45 Lt / Min | ||
| FOURTH PUMP / DÖRDÜNCÜ POMPA | 16 Lt / Min | ||
| MUD PUMP / ÇAMUR POMPASI | |||
| TYPE / TİP | 135 TRIPLEX | ||
| MAX FLOW RATE / DEBİ | 115 Lt/Min | ||
| PRESSURE / BASINÇ | 50 BAR | ||
| CRAWLER BASE / PALET | |||
| CAPACITY / KAPASİTE | 10000 Kg | ||
| SPEED / HIZ | 3 KM/H | ||
| GROUND PRESSURE / BASKI KUVVETİ | 74.5 Kpa | ||
| MAIN WINCH / ANA TAMBUR | |||
| LINE CAPACITY / HALAT KAPASİTESİ | 80 Kn (18000 lb) | ||
| LINE SPEED / HALAT HIZ | 44 m/min (148 ft/min) | ||
| CABLE SIZE / HALAT KESİTİQ | 27 m (89 ft) X 16 mm (10/17 in) | ||
| WIRELINE TAMBUR / BESLEME | |||
| CAPACITY / KAPASİTESİ | 2000 m | ||
| LINE SPEED / HALAT HIZ | 130 m/min – 420 m/min | ||
| LINE PULL / ÇEKME KUVVETİ | 13 kN- 4 kN | ||
| FEEDING SYSTEM / BESLEME | |||
| FEEDING LENGTH / UZUNLUK | 3.5 m (11.5 ft) | ||
| FEEDING SPEED / HIZ | FAST AND SLOW VARIABLE CONTROL | ||
| FEEDING FORCE / KUVVET | 138 kN | ||
| THRUST / İTME KUVVETİ | 59.6 kN | ||
| WORKING DIMENSIONS / ÇALIŞMA ÖLÇÜLERİ | |||
| DIMENSION A / A UZUNLUĞU | 7220 mm / 284 in | ||
| DIMENSION B / B UZUNLUĞU | 10080 mm / 397 in | ||
| DIMENSION C / C UZUNLUĞU | 7490 mm / 295 in | ||
| DIMENSION D / D UZUNLUĞU | 1040 mm/ 41 in | ||
| DIMENSION E / E UZUNLUĞU | 550 mm / 22 in | ||
| DIMENSION F / F UZUNLUĞU | 2600 mm / 102 in | ||
| WORKING DIMENSIONS / ÇALIŞMA ÖLÇÜLERİ | |||
| DIMENSION G / G UZUNLUĞU | 6560 mm / 258 in | ||
| DIMENSION H / H UZUNLUĞU | 2320 mm / 91 in | ||
| DIMENSION I / I UZUNLUĞU | 5150 mm / 203 in | ||
| DIMENSION J / J UZUNLUĞU | 2417 mm / 95 in | ||
